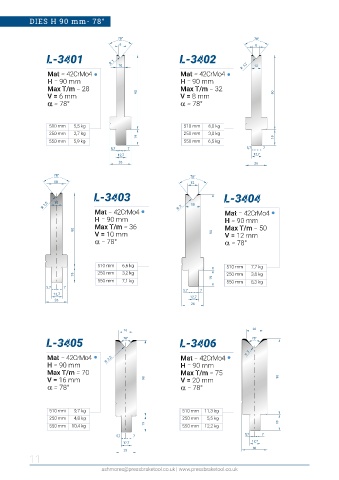

DIES H 90 mm- 78°

78° 78°
6 8
L-3401 L-3402
R 1
10 R 1,2 12
Mat = 42CrMo4 Mat = 42CrMo4
H = 90 mm H = 90 mm
Max T/m = 28 Max T/m = 32
V = 6 mm 90 V = 8 mm 90
a a = 78° a a = 78°

510 mm 5,5 kg 510 mm 6,0 kg
250 mm 2,7 kg 250 mm 3,0 kg
19 19
550 mm 5,9 kg 550 mm 6,5 kg
5,7 7 5,7 7
12,7 12,7
26 26

78° 78°
10 12

L-3403 L-3404
R 1,5 14 R 2 18
Mat = 42CrMo4 Mat = 42CrMo4
H = 90 mm H = 90 mm
Max T/m = 36 Max T/m = 50
90
V = 10 mm 90 V = 12 mm
a a = 78° a a = 78°

510 mm 6,6 kg 510 mm 7,7 kg
250 mm 3,2 kg 250 mm 3,8 kg
19
550 mm 7,1 kg 19 550 mm 8,3 kg
5,7 7
5,7 7
12,7 12,7
26
26

16 20
L-3405 78° L-3406 78°

3
Mat = 42CrMo4 R 2 ,5 Mat = 42CrMo4 R
H = 90 mm H = 90 mm
Max T/m = 70 Max T/m = 75
V = 16 mm 90 V = 20 mm 90
a a = 78° a a = 78°

510 mm 9,7 kg 510 mm 11,3 kg
250 mm 4,8 kg 250 mm 5,5 kg
550 mm 10,4 kg 19 550 mm 12,2 kg 19
5,7 7
5,7 7
12,7 12,7
25 30
11
