24 30

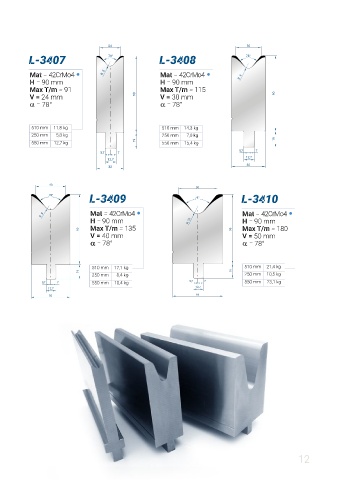

L-3407 78° L-3408 78°

Mat = 42CrMo4 R 5 Mat = 42CrMo4 6
H = 90 mm H = 90 mm R
Max T/m = 91 Max T/m = 115
V = 24 mm 90 V = 30 mm 90
a a = 78° a a = 78°

510 mm 11,8 kg 510 mm 14,3 kg
250 mm 5,8 kg 250 mm 7,0 kg
550 mm 12,7 kg 19 550 mm 15,4 kg 19
5,7 7 5,7 7
12,7 12,7
32 40

40
50
L-3409 78° L-3410
78°

8 Mat = 42CrMo4 Mat = 42CrMo4
R
H = 90 mm R 10 H = 90 mm
90 Max T/m = 135 90 Max T/m = 180
V = 40 mm V = 50 mm
a a = 78° a a = 78°

510 mm 17,1 kg 510 mm 21,4 kg
19 19
250 mm 8,4 kg 250 mm 10,5 kg
5,7 7 550 mm 18,4 kg 5,7 7 550 mm 23,1 kg
12,7 12,7
50 65

12
