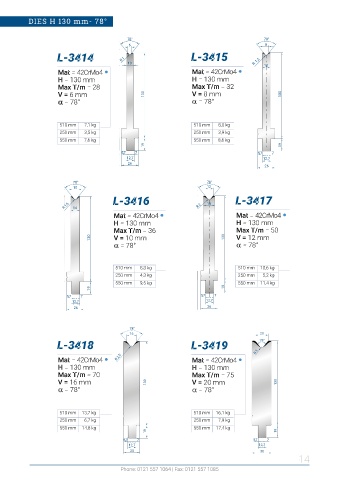

DIES H 130 mm- 78°

78° 78°
6 8
L-3414 R1 L-3415
10 R 1,2 12
Mat = 42CrMo4 Mat = 42CrMo4
H = 130 mm H = 130 mm
Max T/m = 28 Max T/m = 32
V = 6 mm 130 V = 8 mm 130
a a = 78° a a = 78°

510 mm 7,1 kg 510 mm 8,0 kg
250 mm 3,5 kg 250 mm 3,9 kg
550 mm 7,6 kg 550 mm 8,6 kg
19 19
5,7 7 5,7 7
12,7 12,7
26
26

78° 78°
10 12
L-3416 L-3417
R1,5 14 R2 18
Mat = 42CrMo4 Mat = 42CrMo4
H = 130 mm H = 130 mm
Max T/m = 36 Max T/m = 50
130 V = 10 mm 130 V = 12 mm
a a = 78° a a = 78°

510 mm 8,8 kg 510 mm 10,6 kg
250 mm 4,3 kg 250 mm 5,2 kg
550 mm 9,5 kg 550 mm 11,4 kg
19 19
5,7 7 5,7 7
12,7 12,7
26 26

78°
16 20
L-3418 L-3419 78°

Mat = 42CrMo4 R2,5 Mat = 42CrMo4 R 3
H = 130 mm H = 130 mm
Max T/m = 70 Max T/m = 75
V = 16 mm 130 V = 20 mm 130
a a = 78° a a = 78°

510 mm 13,7 kg 510 mm 16,1 kg
250 mm 6,7 kg 250 mm 7,9 kg
550 mm 14,8 kg 550 mm 17,4 kg
19 19
5,7 7 5,7 7
12,7 12,7
25 30
