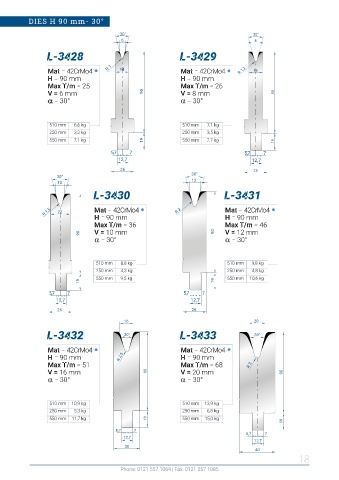

DIES H 90 mm- 30°

30° 30°
6 8

L-3428 L-3429

Mat = 42CrMo4 R 1 14 Mat = 42CrMo4 R 1,2 16
H = 90 mm H = 90 mm
Max T/m = 25 Max T/m = 26
V = 6 mm 90 V = 8 mm 90
a a = 30° a a = 30°

510 mm 6,6 kg 510 mm 7,1 kg
250 mm 3,2 kg 250 mm 3,5 kg
550 mm 7,1 kg 19 550 mm 7,7 kg 19

5,7 7 5,7 7
12,7 12,7
26 26
30° 30°
10 12
L-3430 L-3431

R 1,5 22 Mat = 42CrMo4 R 2 Mat = 42CrMo4
H = 90 mm H = 90 mm
Max T/m = 36 Max T/m = 46

90 V = 10 mm 90 V = 12 mm
a a = 30° a a = 30°

510 mm 8,8 kg 510 mm 9,8 kg
250 mm 4,3 kg 250 mm 4,8 kg
550 mm 9,5 kg 550 mm 10,6 kg
19 19

5,7 7 5,7 7
12,7 12,7
26 26

16 20
L-3432 30° L-3433 30°

Mat = 42CrMo4 Mat = 42CrMo4
H = 90 mm R 2,5 H = 90 mm
Max T/m = 51 Max T/m = 68 R 3
V = 16 mm 90 V = 20 mm 90
a a = 30° a a = 30°

510 mm 10,9 kg 510 mm 13,9 kg
250 mm 5,3 kg 250 mm 6,8 kg
550 mm 11,7 kg 19 550 mm 15,0 kg 19

5,7 7 5,7 7
12,7
12,7
30
40
18
