P. 20

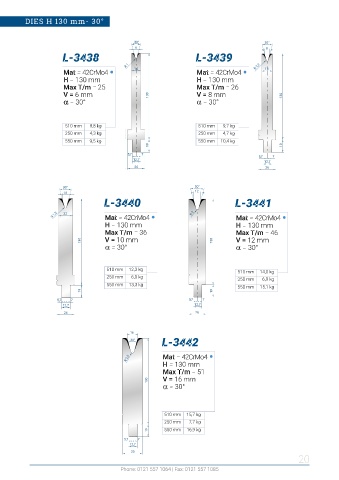

DIES H 130 mm- 30°
30° 30°
6 8
L-3438 L-3439
R 1 R 1,2
Mat = 42CrMo4 14 Mat = 42CrMo4 16
H = 130 mm H = 130 mm
Max T/m = 25 Max T/m = 26
V = 6 mm 130 V = 8 mm 130
a a = 30° a a = 30°
510 mm 8,8 kg 510 mm 9,7 kg
250 mm 4,3 kg 250 mm 4,7 kg
550 mm 9,5 kg 550 mm 10,4 kg
19 19
5,7 7 5,7 7
12,7 12,7
26 26
30° 30°
10 12
L-3440 L-3441
R 1,5 22 Mat = 42CrMo4 R 2 Mat = 42CrMo4
H = 130 mm H = 130 mm
Max T/m = 36 Max T/m = 46
130 V = 10 mm 130 V = 12 mm
a a = 30° a a = 30°
510 mm 12,3 kg 510 mm 14,0 kg
250 mm 6,0 kg 250 mm 6,9 kg
550 mm 13,3 kg 550 mm 15,1 kg
19 19
5,7 7 5,7 7
12,7 12,7
26 26
16
L-3442
30°
R 2,5 Mat = 42CrMo4
H = 130 mm
Max T/m = 51
130 V = 16 mm
a a = 30°
510 mm 15,7 kg
250 mm 7,7 kg
19 550 mm 16,9 kg
5,7 7
12,7
30
20
