P. 21
20 24
30° 30°
R 3 R 5
130 130
19 19
5,7 7 5,7 7
12,7 12,7
40 46

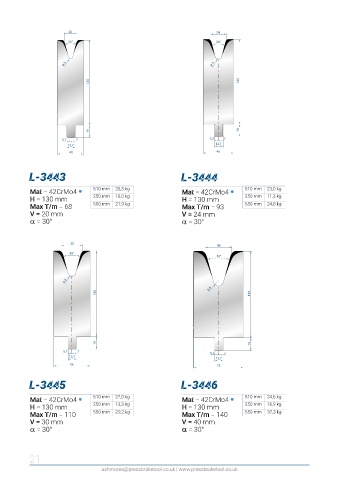

L-3443 L-3444
Mat = 42CrMo4 510 mm 20,3 kg Mat = 42CrMo4 510 mm 23,0 kg
H = 130 mm 250 mm 10,0 kg H = 130 mm 250 mm 11,3 kg
Max T/m = 68 550 mm 21,9 kg Max T/m = 93 550 mm 24,8 kg
V = 20 mm V = 24 mm
a a = 30° a a = 30°
30
40
30°
30°
R 6
R 8
130 130
19 19
5,7 7 5,7 7
12,7 12,7
56 75
L-3445 L-3446
Mat = 42CrMo4 510 mm 27,0 kg Mat = 42CrMo4 510 mm 34,6 kg
H = 130 mm 250 mm 13,3 kg H = 130 mm 250 mm 16,9 kg
Max T/m = 110 550 mm 29,2 kg Max T/m = 140 550 mm 37,3 kg
V = 30 mm V = 40 mm
a a = 30° a a = 30°
21
